38999 Connecteur fibre optique



Le connecteur de fibre optique 38999 adopte une connexion rapide à trois filetages de tête, un positionnement à cinq touches avec accouplement aveugle, une fonction d'accouplement anti-mauvais et une fonction anti-vibration. Le connecteur est en 316L ou en alliage d'aluminium. Le connecteur présente une faible perte et une fiabilité élevée. Le démontage est pratique pour l'installation sur-site. Le produit présente les caractéristiques de résistance à l'eau, à la poussière et à la corrosion. Les spécifications actuelles sont : 2 cœurs, 4 cœurs, 6 cœurs, 8 cœurs, etc. En même temps, il peut également être personnalisé en fonction des besoins des clients.





● La taille et les performances de l'interface sont conformes à la norme GJB599A (MIL-DTL-38999) Ⅲ, ARINC801.
● Convient aux systèmes aéronautiques, électroniques, navals et autres, pour la communication optique multi-canal
● L'enveloppe extérieure peut être constituée de différents matériaux et revêtements pour répondre à différentes exigences environnementales
● Positionnement à cinq-boutons, avec fonctions d'accouplement aveugle et anti-accouplement incorrect
● Connexion rapide à filetage à trois-têtes, avec mécanisme anti-anti-desserrage
● Des broches et bagues en céramique sont utilisées pour réaliser un joint bout à bout précis des contacts
● Une variété de variantes de queue sont disponibles
● Il existe une prise adaptateur (-étanche à l'air en option) pour se débarrasser des carcans des câbles optiques.









● Perte d'insertion : inférieure ou égale à 0,6 dB
● Température de fonctionnement : －55 degrés -＋85 degrés
● Vibration : 10 Hz-2 000 Hz, densité spectrale de puissance 0,4 G2/Hz, valeur quadratique moyenne de l'accélération 23,1
● Choc : 2 940 m/s2, durée 3 ms, taux de changement de vitesse 2,96 m/s
● Durée de vie mécanique : 500 fois
● Résistance à la traction : Supérieure ou égale à 720N (adaptée aux câbles optiques supérieurs à 5,0 mm) ; Supérieur ou égal à 68N (cavalier de pièce de contact de 2 mm)
● Étanchéité (applicable sur prise adaptateur étanche) : fuite de gaz Inférieure ou égale à 1*10-9 Pa.m3/S, la différence de pression entre l'intérieur et l'extérieur est de 1 atmosphère
● Performances au brouillard salin : supérieure ou égale à 500 h (acier inoxydable), supérieure ou égale à 200 h (alliage d'aluminium plaqué cadmium-), supérieure ou égale à 48 h (alliage d'aluminium plaqué nickel-)





●Aéronautique
● Électronique
● Armes
● Navire
● Électricité
● Système de communication par fibre optique requis par un environnement extérieur difficile

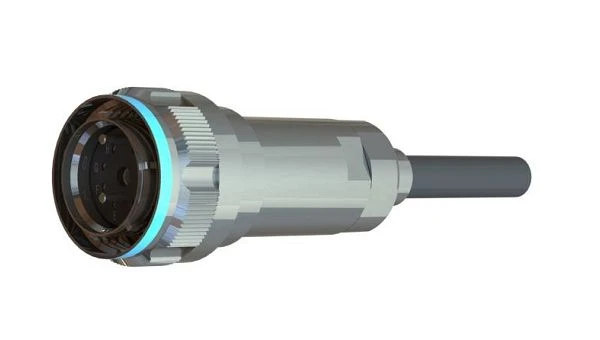

Nom du modèle de prise

Aucun des connecteurs ci-dessus ne contient de contacts





représente la position de contactreprésente la position du trou de la goupille de guidage







Coque NON.	Code coque	Un maximum	Fil	Lmax	L1 maximum
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42

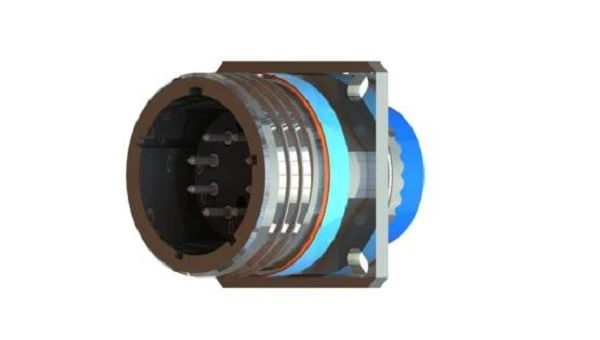

Douille



Coque NON.	Code coque	A maximum	B maximum	C maximum	D fil	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





Dessin d'ensemble de l'assemblage de câble optique

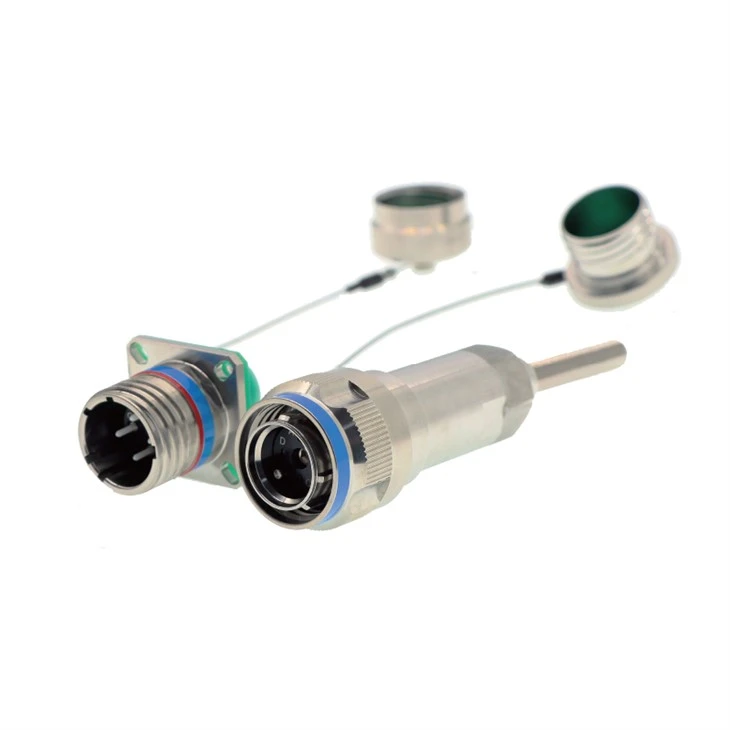

Fiches série J599





[Fiche/prise à fibre optique J599 avec accessoires câble à fibre optique recommandé]

Diamètre extérieur (mm)	Quantité de base.	Résistance à la traction	Résistance à la compression	Mode de transmission par câble optique
3.00	1	Longue durée 400N	Long terme 2000N	S-fait référence au mode unique OM1-MM 62,5/125 OM2-MM 50/125 OM3-MMGigabit 50/125 OM4-MMGigabit 50/125
		Court terme 800N	Court terme 3000N
3.00	2	Longue durée 600N	Long terme 2000N
		Court terme 1200N	Court terme 3000N
4.00	2	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N
4.50	4	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N
5.00	6	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N
6.00	8	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N
6.00	12	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N
7.00	24	Longue durée 800N	Long terme 2000N
		Court terme 1500N	Court terme 3000N



Le nombre réel de noyaux, le diamètre extérieur du câble optique et la résistance à la traction peuvent être personnalisés en fonction des besoins du client.





Informations de commande





[Exemple de numéro de modèle de commande]



(1) J599A8/26KC02N-2LC-S-L10/0,5

Indique : une extrémité est une prise J599A8/26KC02N-, l'extrémité B est constituée de 2 têtes LC, le câble optique est un câble optique monomode extérieur-, la longueur du câble optique est de 10 m et la longueur de la dérivation est de 0,5 m.

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Indique : une extrémité est une prise J599A8/26KC04N-, l'extrémité B est constituée de 4 têtes FC, le câble optique est un câble optique multimode extérieur 62,5/125, la longueur du câble optique est de 1 m et la longueur de la dérivation est de 0,3 m.



Dessin d’encombrement de l’assemblage de douilles



Informations de commande



[Exemple de numéro de modèle de commande]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Indique : l'extrémité A est une prise J599A8/20KC02A1N-, l'extrémité B est constituée de 2 têtes FC, le câble optique est un câble optique monomode extérieur- et la longueur du câble optique est de 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Indique : l'extrémité A est une prise J599A8/20KC04A1N-, l'extrémité B est constituée de 4 têtes FC, le câble optique est un câble optique multimode extérieur 62,5/125 et la longueur du câble optique est de 1 m.
