Connecteur fibre pour la communication

Qu'est-ce qu'un connecteur fibre pour la communication ?

Un connecteur de fibre pour la communication est un connecteur optique standardisé qui termine la fibre optique et la connecte à une autre fibre ou à un émetteur-récepteur. Il assure :

Alignement précis du noyau

Faible perte d'insertion (IL)

Perte de rendement élevée (RL)

Connexion/déconnexion répétable



Principaux types de connecteurs de fibre de communication

Type de connecteur	Virole	polonais	Utilisation typique
SC (connecteur d'abonné)	2,5 mm	CUP/APC	FTTH, PON, CATV
LC (connecteur Lucent)	1,25 mm	CUP/APC	Centres de données, émetteurs-récepteurs SFP
FC (connecteur de virole)	2,5 mm	APC	Instruments de test, long terme-
ST (pointe droite)	2,5 mm	CUP	Réseaux multimodes existants
E2000	2,5 mm	APC	Télécommunications-hautes performances
MTP/MPO	12 à 96 fibres	Plat	Optique parallèle, centres de données



Comparaison des caractéristiques

Paramètre	CS	LC	FC	ST	E2000	MTP/MPO
Taille de la virole	2,5 mm	1,25 mm	2,5 mm	2,5 mm	2,5 mm	250 µm/fibre
Perte d'insertion	~0,2 dB	~0,2 dB	~0,3 dB	~0,3 dB	~0,1 à 0,2 dB	~0,35 à 0,75 dB
Perte de retour (APC)	>60 dB	>60 dB	>60 dB	< 45 dB	>65 dB	< 30 dB
Mécanisme de verrouillage	Pousser-tirer	Pousser-tirer	Visser-sur	Verrouillage-tournant	Pousser-tirer avec volet	Pousser-loquet
Densité	Moyen	Haut	Faible	Faible	Moyen	Très élevé



Objectif et cas d'utilisation

Cas d'utilisation	Connecteur recommandé
GPON/FTTH	SC/APC
Centres de données 10G/25G	LC/UPC, LC/APC
Systèmes DWDM/CWDM	FC/APC, E2000/APC
Panneaux de brassage et ODF	SC, LC
Optique parallèle / QSFP	MTP/MPO
Test/Mesure	FC, SC (qualité laboratoire-, reproductible)



Solutions et options

Cordons de brassage pré-terminés

SC-SC, LC-SC, LC-LC, FC-LC

Duplex ou simplex, SM ou MM

Avec LSZH, OFNR, veste blindée



Terrain-Connecteurs installables (FIC)

Type sans époxy/sans vernis (NE/NP)

Assemblage rapide-SC/LC pour les chutes FTTH

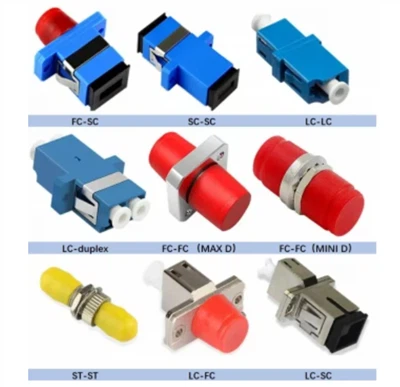

Adaptateurs et coupleurs hybrides

SC-FC, LC-SC, LC-MU

Pour l'interopérabilité multiplateforme-



Styles de polissage

Taper	Fonctionnalité	Utiliser
PC (contact physique)	< -40 dB RL	Usage général
UPC (Ultra PC)	< -55 dB RL	Ethernet, entreprise
APC (PC incliné)	< -65 dB RL	FTTH, CATV, PON



Champs d'application

Industrie	Utiliser
Télécommunications	GPON, XG-PON, CWDM, DWDM
Réseaux d'entreprise	Backbones fibre, SAN, LAN
Centres de données	Optique parallèle QSFP/LC-MTP
Télévision par câble et diffusion	Livraison du signal vidéo SC/APC
Gouvernement/Militaire	FC/APC pour les systèmes sécurisés à faible-réflexion



Repères de performance (typiques)

Métrique	Mode unique-	Multimode
Perte d'insertion	0,2 à 0,3 dB	0,1 à 0,3 dB
Perte de retour (UPC)	>50 dB	>30 dB
Perte de retour (APC)	>60 dB	N/A
Plage de température	-40 degrés à +75 degrés	-10 degrés à +60 degrés
Cycles d'accouplement	500–1000	500–1000



Fabricants recommandés

Marque	Spécialité
Senko	LC/APC, SC, MPO
Corning	Connecteurs de terrain, tresses
Conec américain	Assemblages MTP/MPO
Amphénol	Kits prêts pour le FTTH et l'extérieur-
Diamant SA	E2000 ultra-hautes-performances
Rosenberger	Télécoms haute-densité et robustes



Exemples de sélection basée sur les besoins-

Besoin	Meilleur choix
Racks de données denses	LC Duplex
Suppression de la réflectivité élevée	SC/APC ou FC/APC
Installation facile sur le terrain	Connecteur rapide SC
Optique parallèle 40G/100G	MPO/MTP-12/24
Fibre MM héritée	Multimode ST/SC



Connecteur fibre pour la communication par rapport aux autres connecteurs

Fonctionnalité	Connecteur de fibre de communication	Connecteur de fibre industrielle	Connecteur étanche extérieur	Connecteur fibre haute puissance	Connecteur fibre PM	Connecteur de fibre de paquet
Utilisation principale	Télécom, Data Center	Automatisation d'usine, automates	FTTA, surveillance, déploiements sur le terrain	Systèmes laser, médical	Interférométrie, Détection	Imagerie, détection, éclairage
Types courants	SC, LC, FC, ST, E2000	M12 LC, ODVA LC, TFOCA	ODVA, ODC, Mini-SC	SMA905, QBH, HP-FC/APC	Clé FC/APC, Clé LC/APC	MT, tableau de type D-, rainure en V personnalisée-
Prise en charge de la fibre	SM/MM	SM/MM	SM/MM	LMA, Double-Vêtu	PM (Panda, nœud papillon-noeud papillon)	Baies SM/MM
Indice IP	IP20 (intérieur)	IP65–IP68	IP67–IP68	Aucun	Aucun	Varie (généralement aucun)
Perte de retour (APC)	>60 dB	>60 dB	>60 dB	~30 à 40 dB	>60 dB	~30 à 45 dB
Perte d'insertion	0,2 dB typique	0,2 à 0,5 dB	0,2 à 0,5 dB	0,3 à 1,0 dB	0,3 à 0,5 dB	0,3 à 0,7 dB
Durabilité	500 à 1 000 cycles	1000+ cycles	500 à 1 000 cycles	< 500 cycles	< 200 cycles	< 500 cycles
Résistance mécanique	Faible	Élevé (résistant aux chocs/vibrations)	Modéré à élevé	Modéré	Faible (alignement de précision)	Faible
Plage de température	-10 degrés à +60 degrés	-40 degrés à +85 degrés	-40 degrés à +85 degrés	-10 degrés à +50 degrés	Laboratoires contrôlés	Varie
Immunité EMI	Oui	Oui	Oui	Oui	Oui	Oui
Installation	Polissage/épissure en usine ou sur site	Options de terminaison de terrain robustes	Kits étanches Plug-and-play	Assemblage en laboratoire (polissage de précision)	Polissage/épissure en salle blanche	Aligné en usine
Veste typique	OFNR, LSZH	PUR, blindé, UV	LSZH, PE, UV	Fibre nue, blindée,-refroidie à l'eau	LSZH, tampon serré	Faisceaux de fibres cohérents flexibles ou fusionnés



Derniers conseils

Choisissez les connecteurs SC/LC/FC lorsque vous travaillez dans des environnements de télécommunications propres et contrôlés nécessitant une perte de rendement élevée et un faible coût.

Utilisez des connecteurs M12/ODVA/ODC pour les environnements difficiles, les télécommunications extérieures ou lorsque la résistance aux vibrations est critique.

Sélectionnez les connecteurs SMA ou QBH si vous transmettez une puissance optique élevée (watts en kW) dans des configurations laser ou médicales.

Utilisez la clé FC/APC uniquement si l'alignement de la polarisation est essentiel (par exemple, gyroscopes ou interféromètres à fibre optique).

Utilisez des connecteurs de faisceaux en imagerie médicale, en détection et en astronomie, où plusieurs chemins cohérents sont nécessaires.
